Business Overview

다양한 현장 조건에 대응하는 전문 솔루션으로 안정적인 시공 품질을 실현합니다.

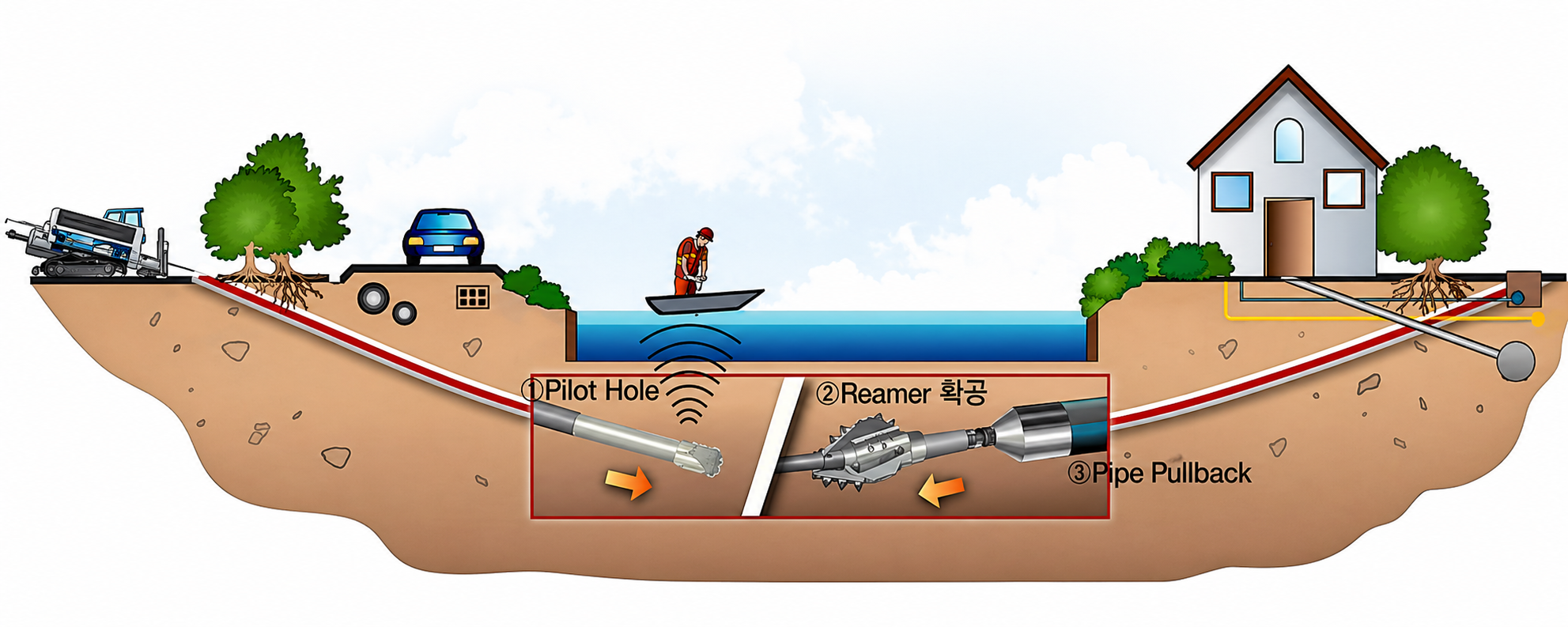

HDD 공법소개

Horizontal Directional Drilling

수평지향성압입공법

HDD공법은 굴착 없이 지하에 관로를 매설하는 비개착 공법으로,
도로·철도·하천·구조물 등 지상 장애물을 훼손하지 않고
지하를 횡단하여 관로를 설치하는 최첨단 공사 기술입니다.

시추기로 가이드 홀을 천공한 후 점차 확공하여 관로를 끌어당기는 방식으로,
교통 통제나 환경 파괴 없이 시공이 가능합니다.

비개착 친환경: 지반·도로 손상을 최소화하는 친환경 공법

고정밀 시공: 실시간 위치추적 기반의 정밀 곡선 제어

장거리 횡단: 하천·도로·철도 횡단 1,000m 이상 가능

경제성: 복구비 절감 및 공기 단축으로 비용 절감

시공 프로세스

사전 조사부터 준공 검사까지, 체계적인 5단계 프로세스로 안정적인 시공 품질을 보장합니다.

01
사전 조사·설계
지반·지장물 조사 후
굴착 경로를 정밀 설계합니다.
02
파일럿 홀 천공
설계 경로를 따라
작은 직경의 가이드 홀을 굴착합니다.
03
리밍(확공)
리머를 통해 홀을
단계적으로 확장합니다.
04
관로 설치
확장된 홀을 따라
관로를 견인 설치합니다.
05
준공 및 검사
시공 결과를 검사하여
보고서를 제출하여 준공합니다.

HDD공법 장단점

HDD 공법은 현장 조건에 따라 강점과 한계가 명확합니다. 사전 검토 후 최적의 공법을 적용해야 합니다.

장점

ADVANTAGES

교통이 복잡한 도심지 및 지장물이 많은 도로 횡단시 효과적
공사기간 단축 : 타 공법 대비 시공 속도가 빠르고 유연한 운영 가능
개착식 등 타 공법 대비 발생하는 민원을 최소화
도로 복구·교통 통제가 불필요해전체 공사비 절감

단점

LIMITATIONS

암의 강도에 따라 작업 시간이 유동적이며, 정확한 공기 산정이 어려운 경우가 있음
적용할 수 있는 토질이 한정적 : 호박돌, 자갈, 전석층 등에서는 적용 불가
초기 조사·설계가 중요 : 지반 및 매설물 조사가 부족할 경우 시공 오차가 발생할 수 있음
장비 진입 공간 필요 : 천공 장비와 작업 공간 확보가 어려운 현장에서는 시공 제약이 있을 수 있음

활용성 및 적용 범위

민원과 환경 규제가 강화되면서 HDD 공법의 활용 범위는 빠르게 확대되고 있습니다.

Usability

활용성

민원 발생 증가에 따라 비개착 공법의 수요가 지속 확대되며, 철도·도로·하천 횡단 등 다양한 분야에서 점진적으로 적용 범위가 넓어지고 있습니다.

철도 횡단 도로 횡단 하천 횡단

Scope of Application

적용범위

관로 매설 공사에서 도로·철도·제방·하천·연약지반·장애물 횡단 등 개착이 어려운 모든 구간에 폭넓게 적용됩니다.

관로 매설 관로 매설 연약지반 장애물 횡단

HDD공법의 6가지 핵심 장점

대한에이치디디의 HDD 공법은 환경, 시공, 정밀도, 경제성 모든 면에서 차별화된 가치를 제공합니다.

ADVANTAGE · 01

환경 훼손 최소화

지상 환경 원형 보존 — 토양·식생을 훼손하지 않아 자연 생태계와 도심 미관을 그대로 유지합니다.

ADVANTAGE · 02

교통 영향 없음

도로 차단 없이 시공 — 지하 작업으로 교통 통제가 불필요하여 도심 운영에 지장을 주지 않습니다.

ADVANTAGE · 03

빠른 시공 속도

공기 단축 및 유연 운영 — 개착식 대비 시공 속도가 빠르며 현장 조건에 따라 탄력적으로 작업 가능합니다.

ADVANTAGE · 04

고정밀 시공

±5cm 이내 위치 정확도 — 첨단 측정 장비로 실시간 위치를 추적하며 정밀한 굴착 경로를 유지합니다.

ADVANTAGE · 05

다양한 지반 적용

연암·경암·사질토 모두 가능 — 다양한 토질 조건에 대응하는 드릴 비트와 굴착 기술을 확보하고 있습니다.

ADVANTAGE · 06

경제적 비용

전체 공사비 절감 효과 — 도로 복구·교통 통제·민원 처리 비용을 줄여 종합적인 경제성을 확보합니다.
